RLY燃油热风炉

查看联系四川RLY燃油热风炉报价

发表日期:2012/7/22  关注度:4106

工作原理
    燃料通过燃烧器燃烧产生高温燃烧。并借助具有强化换热措施的热风炉将高温燃气的热量传导给被加热的空气,高温燃气经热量散发后温度降低至250℃以下由引风机排放大气。需加热的空气通过选配的鼓风机强送入热风炉,吸热后温度升至额定值从热风出口处送出,当热风温度达到额定温度上限时,燃烧器会自动停止燃烧或自动转为小火焰燃烧,当热风温度降低到额定下限温度时,燃烧器又会点燃运行或转为大火燃烧,升温的速度可以调节进风阀的开度来实现。
应用范围
热风炉在各工业领域 应用举例
金属表面涂装 喷速喷漆后的高温固化
制药工业 中草药材烘干
粮食加工业 粮食干燥、淀粉干燥
食品工业 饼干烘烤、方便面、挂面烘干
传送带式烘干机
木材加工业 木材干燥、纤维板、多合板烘干
纺织印染 印花烘干、热定型、热风拉幅
化工工业 化工原料干燥
汽车工业 隧道式烘房

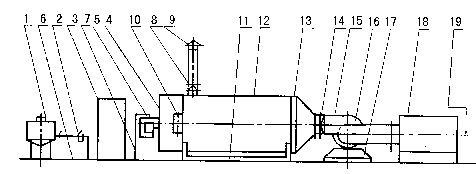

1.储油槽    2.总阀滤油器  3.控制箱 4.燃烧器 5.燃烧器座 6.油管  7.进油管  8.雨帽  9.烟囱  10.热风出口  11.机座  12.热交换器  13.进风盖  14.软接管  15.接管  16.送风机  17.风机减振座  18.空气过滤器  19.冷空气进入

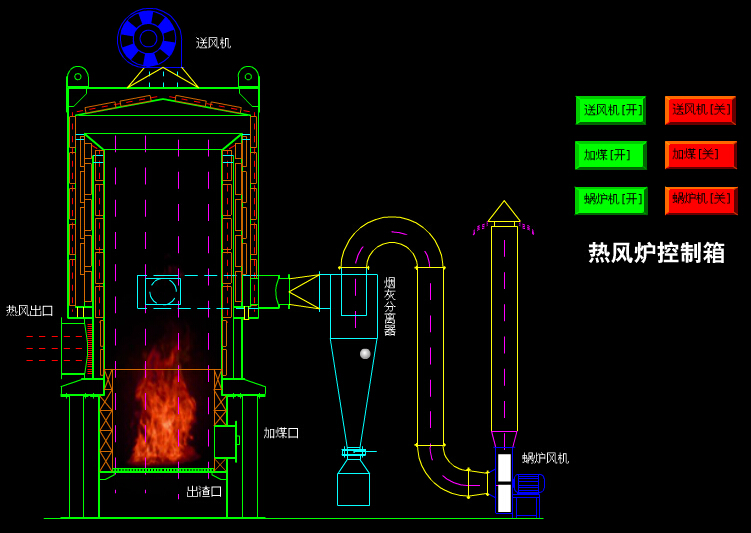

工艺流程图

技术参数

型号 燃烧器型号 燃油量
kg/h
供热量
104kcal/h
外形尺寸
L×W×Hmm
热风口L×Wmm 总重kg
RLY1
QYC5 1.3-1.6 1 1000×1000×1600 φ200 150
RLY4 QYC5 5-6.5 4 1700×1000×1600 140×160 1100
RLY10 Y1 13-16 10 2100×1300×1600 180×200 1970
RLY20 YL3 26-32 20 2800×1400×1700 200×250 2260
RLY30 YL3 39-48 30 3400×1500×1800 250×300 3160
RLY40 YL3 52-64 40 4020×1700×1900 300×400 4750
RLY60 YL7 78-96 60 4800×1900×2100 400×500 5650
RLY100 YL8 130-160 100 5400×2100×2300 550×650 6550
RLY200 YB10 260-320 200 6000×2500×2400 750×900 7980
RLY360 YB11 468-720 360 7200×2900×2600 900×1200 9860
