制粒机

PGL喷雾干燥制粒机

查看联系四川PGL喷雾干燥制粒机报价

发表日期:2012/7/1  关注度:9278

产品特点
集喷雾干燥/流化制粒于一体,实现液态物料一步法制粒;
采用喷雾工艺,特别适用微辅料,热敏性物料,功效比FL沸腾制粒机高1—2倍;
产品终水份可达0.1%,配备返粉装置,成粒率≥95%,可制0.2-2mm颗粒;
改进设计的内混式多流体雾化器,可处理浸膏比重达1.3g/cm3

应用范围
制药工业:片剂、冲剂、胶囊剂颗粒;低糖、无糖的中成药颗粒;
食品:可可、咖啡、奶粉、颗粒果汁、调味品等;
其它行业:农药、饲料、化肥、颜料、染料等。

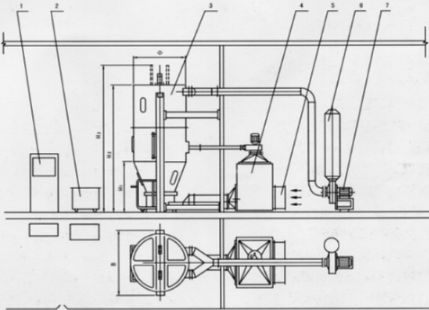

安装示意图
1、控制柜
2、输液小车
3、主机
4、换热柜
5、亚高效过滤器
6、消声器
7、引风机

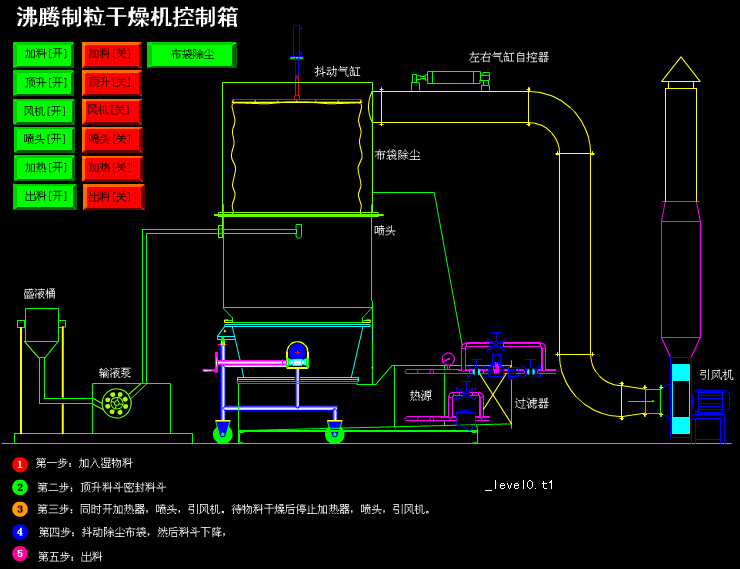

工艺流程图

技术参数

项目 单 位
机 型
PGL-3B PGL-5B PGL-10B PGL-20B PGL-30B PGL-80B PGL-120B
流浸膏 kg/h 2 4 5 10 20 40 55
kg/h 4 6 15 30 40 100 140
沸腾能力 kg/批 2 6 10 30 60 100 150
kg/批 6 15 30 80 160 250 450
液体比重 kg/L ≤1.30
原料容器量 L 26 50 220 420 620 980 1600
容器直径 mm 400 550 770 1000 1200 1400 1600
引风机功率 kw 4.0 5.5 7.5 15 22 30 37
辅风机功率 kw 0.35 0.75 0.75 1.20 2.20 2.20 4
蒸汽 耗量 kg/h 40 70 99 210 300 366 465
压力 Mpa 0.40-0.60
电热型功率 kw 9 15 21 25.5 51.5 60 75
压缩空气 耗量 m3/min 0.5 0.9 0.9 0.9 1.1 1.3 1.8
压力 Mpa 0.20-0.60
作业温度 室温-130℃自动调节
产品水份 % ≤0.5%
物料收得率 % 99%
设备噪音 dB ≤70
主机尺寸 Φ mm 400 550 770 1000 1200 1400 1600
H1 mm 940 1050 1070 1180 1620 1620 1690
H2 mm 2100 2400 2680 3150 3630 4120 5050
H3 mm 2450 2750 3020 3700 4100 4770 5800
B mm 740 890 1110 1420 1600 1820 2100
造型例:要求每批次处理流浸膏量I=120kg(含固量为30%)、种子量II=60kg,可由I、II得出理论成品量M=mI+mII=120kg*30%+60kg=96kg,工作时间T=120kg/30kg/h=4h,技术参数栏中可查出沸腾量为标准载荷范围,故以每班完成两个批次,选用PGL-30B型较为适宜。
