制粒机

GHL高速混合制粒机

查看联系四川GHL高速混合制粒机报价

发表日期：2012/7/1  关注度：10199

产品特点
本机采用卧式圆筒构造，结构合理。
充气密封驱动轴，清洗时可切换成水。
流态化造粒，成粒近似球形，流动性好。
较传统工艺减少25%粘合剂，干燥时间缩短。
每批仅干混2分钟，造粒1-4分钟，工效比传统工艺提高4-5倍。
在同一封闭容器内完成，干混-湿混-制粒，工艺缩短，符合GMP规范。
整个操作具有严格的安全保护措施。

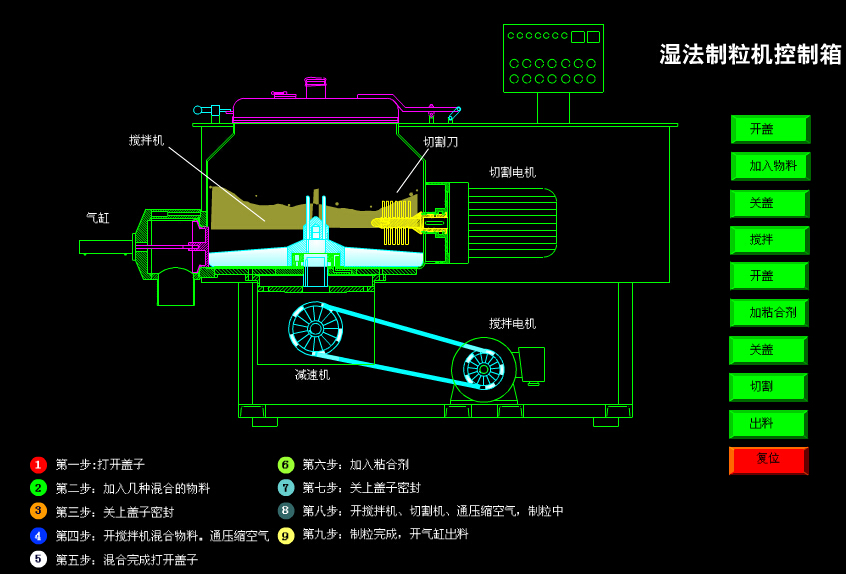

工作原理
    粉体物料与粘合剂在圆筒形容器中由底部混合浆充分混合成湿润软材，然后由侧置的高速粉碎桨切割成均匀的湿颗粒。

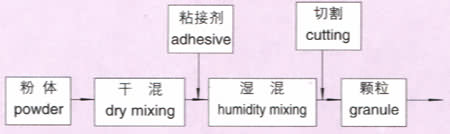

工艺流程

仪表 工作容器 出料口

工艺流程图

技术参数

名称 单位 10 50 150 200 250 300 400 600
容积 L 10 50 150 200 250 300 400 600
产量 kg/batch 3 15 50 80 100 130 200 280
混合速度 r.p.m 300/600 200/400 180/270 180/270 180/270 140/220 106/155 80/120
混合功率 kw 1.5/2.2 4/5.5 6.5/8 9/11 9/11 13/16 18.5/22 22/30
切割速度 r.p.m 1500/
3000		 1500/
3000		 1500/
3000		 1500/
3000		 1500/
3000		 1500/
3000		 1500/
3000		 1500/
3000
切割功率 kw 0.85/1.1 1.3/1.8 2.4/3 4.5/5.5 4.5/5.5 4.5/5.5 6.5/8 9/11
压缩空气耗量 m3/min 0.6 0.6 0.9 0.9 0.9 1.1 1.5 1.8

平面布置图

外形尺寸

型 号 A B C × D E F
10 270 750 1000×650 745 1350
50 320 950 1250×800 970 1650
150 420 1000 1350×800 1050 1750
200 500 1100 1650×940 1450 2050
250 500 1160 1650×940 1400 2260
300 550 1200 1700×1000 1400 2310
400 670 1300 1860×1100 1550 2410
600 750 1500 2000×1230 1750 2610
